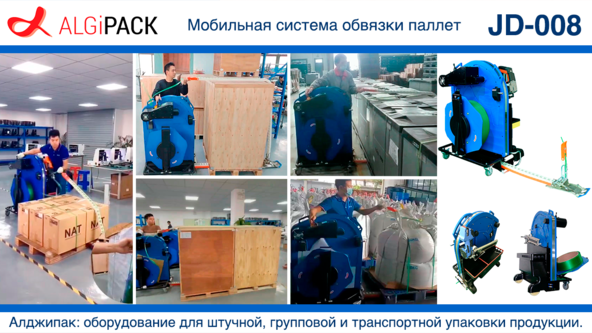

АЛДЖИПАК: процессы, обеспечиваемые конструкцией мобильной системы обвязки паллет JD-008

В прошлых публикациях мы уже знакомили Вас с мобильной системой обвязки паллет модели JD-008. Данная модель продается на российской рынке всего два года, но уже успела завоевать популярность среди клиентов нашей компании. Популярность эта связана не столько с тем фактом, что JD-008 обеспечивает производительность на уровне стационарной автоматической стреппинг машины за гораздо меньшую цену, сколько с функционалом мобильной системы, позволяющим производить обвязку груза в месте комплектации паллеты, что приводит к значительному сокращению временных и производственных затрат на внутрицеховую логистику, уменьшению площадей, занимаемых участком упаковки, а также обеспечивающим более рациональную загрузку рабочего персонала.

Сегодня мы более подробно расскажем о назначении, конструкции и особенностях применения модели JD-008, и даже продемонстрируем ее для Вас в действии.

Конструкция мобильной системы обвязки паллет JD-008 обеспечивает следующие функциональные возможности:

1. Полный комплект инструментов для обвязки груза

Модель JD-008 представляет собой комплект узлов и инструментов, собранных в едином корпусе на силовой подвижной раме, и обеспечивающих процесс вертикальной обвязки полимерной стрепп лентой грузов на. Работу с системой осуществляет один оператор. Система включает в себя:

• силовую раму, оснащенную четырьмя колесами для легкого перемещения и маневрирования;
• высокопрочный корпус;
• устройство удержания и размотки бухты стрепп ленты;
• устройство вертикальной протяжки стрепп ленты вокруг паллеты и размещенного на ней груза;
• устройство удержания и перемещения стреппинг инструмента, оснащенное быстросъемных кронштейном;
• механический нож для обрезки стрепп ленты,
• блок аккумуляторных батарей для обеспечения бортового питания системы;
• блок управления системой и контроля состояния аккумуляторных батарей.

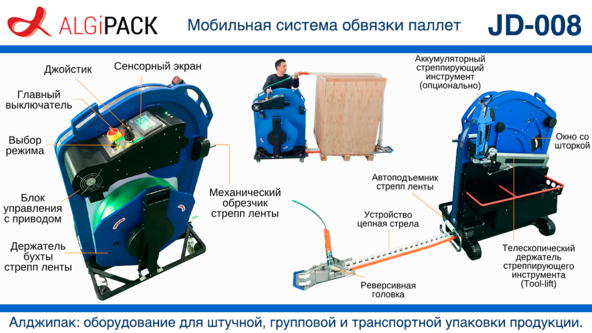

Схема размещения основных компонентов системы приведена на слайде ниже.

2. Легкость и простота перемещения и маневрирования

На раме системы установлены четыре колеса, что обеспечивает легкое перемещение и хорошую маневренность комплекта. Колеса рассчитаны на использование стреппинг системы практически на любых покрытиях.

Из четырех колес одна пара является силовой, имеет жесткую фиксацию на оси, большой диаметр и усиленное эластичное полимерное покрытие. Вторая пара колес является поворотной, что обеспечивает высокую маневренность комплекта. Поворотные колеса имеют механические стопорные устройства для фиксации системы перед паллетой или в месте парковки.

В этом календарном году стала доступна модификация JD-008 PRO, оснащенная управляемым приводом для быстрого перемещения системы и оператора к месту упаковки груза.

3. Вертикальное оборачивание груза на паллете стрепп лентой

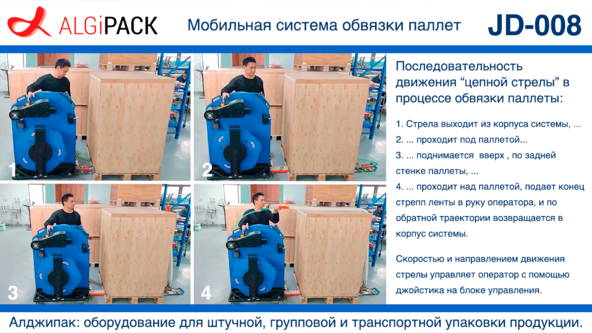

Процесс оборачивания груза на паллете стрепп лентой обеспечивается уникальным устройством, имеющим название «цепная стрела». Данное устройство является комбинированным и одновременно выполняет несколько задач, среди которых:

• проводку стрепп ленты под, за и над паллетой с грузом;
• удержание конца стрепп ленты при проводке;
• подачу конца стрепп ленты в руку оператора;
•  предотвращение перекручивания, зацепов, излома или повреждения стрепп ленты при проводке.

Цепная стрела JD-008 имеет длину 9 метров, что позволяет обвязывать грузы в соотношениях ширины и высоты до 3 х 2 или 2 х 3 метра, соответственно. Эти возможности системы составляю конкуренцию многим стационарным автоматическим стреппинг машинам.

Перемещение цепной стрелы обеспечивается электрическим приводом и собственным аккумуляторным питанием системы. Полная зарядка аккумулятора позволяет сделать до 600 обвязок.

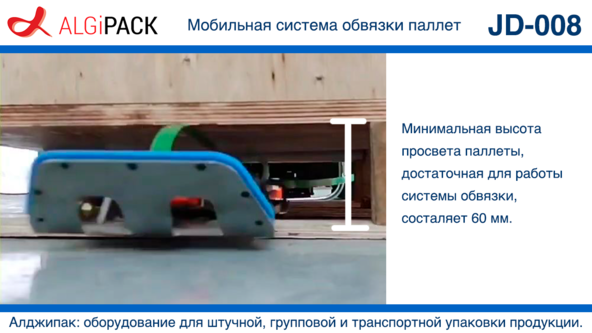

Надежное удержание конца стрепп ленты и легкую проводку ленты под паллетой обеспечивает конструкция салазок и наконечника цепной стрелы. На слайде ниже дано изображение салазок и характеристики минимального просвета паллеты.

4. Подача нижнего части ленты в руку оператора

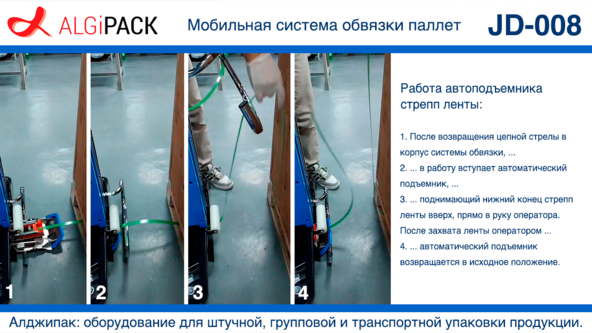

Еще одно техническое новшество, избавляющее оператора от необходимости нагружать спину в наклонах, это автоматическое устройство подъема нижнего конца стрепп ленты.

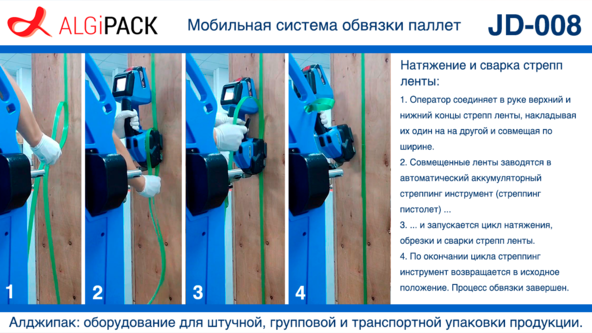

5. Натяжение и сварка стрепп ленты

В системе JD-008 могут использоваться различные виды аккумуляторного стреппинг инструмента. Стреппинг инструмент конструктивно не связан с системой, крепится к ней через быстросъемное соединение и имеет собственное аккумуляторное питание. Это позволяет обеспечить гибкость процесса упаковки, осуществлять при необходимости быструю замену инструмента и повышает время работоспособности комплекта в целом. Выбор модели стреппинг инструмента зависит от параметров используемой стрепп ленты.

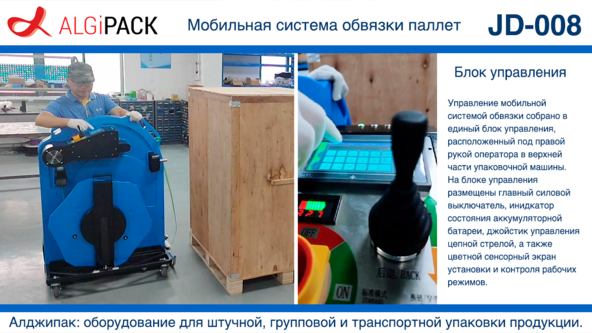

6. Интегрированный блок управления

Управление системой и процессом обвязки осуществляется оператором через интегрированный блок управления. Блок удобно расположен в верхней части корпуса упаковочной машины, под правой рукой оператора. Блок имеет интуитивно понятное управление и полный перечень индикаторов состояния системы. Дистанция вылета цепной стрелы управляется электронным способом и устанавливается с помощью сенсорного экрана блока управления.

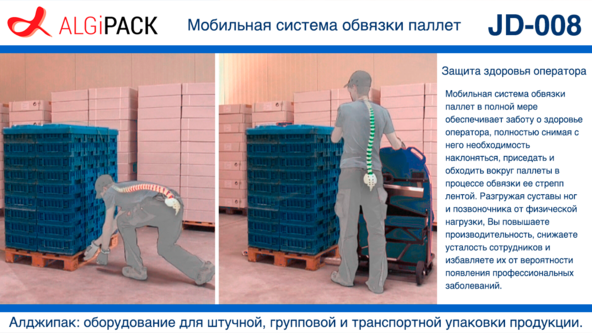

7. Эргономика процесса обвязки и защита здоровья оператора

Основной причиной создания мобильных систем обвязки паллет стало необходимость оптимизировать работу работника и снизить объем физической нагрузки, которую он испытывает в процессе работы. При ручной обвязке паллет работнику приходится постоянно наклоняться, приседать и обходить вокруг паллеты, что при длительной работе негативно сказывается на состояние его здоровья. В зоне риска спина, поясница, колени, суставы голеностопа, а также локтевые суставы, постоянно подвергающиеся высокочастотным колебаниям, генерируемыми при работе ручного аккумуляторного стреппинг инструмента. Конструкция системы обвязки JD-008 полностью избавляет оператора от нагрузок и снижает практически до нуля риски получения профессиональных заболеваний.

Вся конструкция JD-008 подчинена одной задаче – эргономике процесса обвязки паллет. Оператор работает из одной точки, управляя процессом обвязки без физических усилий, наклонов, приседаний или обходов вокруг паллеты. Все узлы и агрегаты стреппинг системы находятся под рукой оператора, имеют эргономичную форму. Процесс обвязки из специализированной работы превратился в простую функцию, которую может выполнять практически любой обученный обращению с системой сотрудник, вне зависимости от пола, возраста или уровня физической подготовки.

Обо всех возможностях и особенностях эксплуатации мобильной системы JD-008 мы расскажем Вам при личном обращении в наш офис. Предлагаемая нами система это отличный способ оптимизировать расходы на организацию участка упаковки, повысить его функциональность, качество конечной упаковки и производительность.

Подробное описание и технические характеристики предлагаемого нами оборудования Вы найдете на нашем сайте ALGIPACK.RU.

ООО АЛДЖИПАК: подбор технологии упаковки, поставка оборудования, пуско-наладочные работ и обучение персонала, сервис, запасные части.
